ラズベリーパイのマイコンとして人気のRaspberry Pi Pico。2023年3月27日、待ちに待った新モデルRaspberry Pi Pico Wが日本で発売されました。
これまでのPicoは高性能で低価格だったものの、Wi-Fiが使えないという欠点がありました。今回の新モデルで、そんなPicoの使い勝手が大幅に向上しています。
この記事ではPico Wの魅力をお伝えするため、その特徴や使い方をわかりやすくまとめました。Pico W単体で完結する便利な使い方を５つ紹介しています。ひとつずつ実践していただければ、Wi-Fi機能を使いこなすための基礎的な部分がマスターできるはずです。
ぜひ最後まで読んで、新しいPico Wの世界を堪能してください。
チェックポイント
本記事はWi-Fi機能付きのPico WおよびPico WHの使い方を解説しています。Wi-Fi機能が付いていないPicoおよびPico Hを使用する方は、以下の記事をご覧ください。
≫【レビュー】Raspberry Pi Picoは何ができる？ピコとラズパイ 5つの違いを初心者向けに徹底解説
Picoは高性能なマイコン
はじめにPicoシリーズの特徴を解説します。すでにPicoを使ったことがある方は下のボタンを押して、説明をスキップしてください。
お急ぎの方はこちらをクリック！
Picoはマイコン＝電子工作に特化
Picoとラズベリーパイ。どちらもRaspberry Pi財団が開発した基板で見た目も似ていますが、大きな違いがあります。
Picoは電子工作に特化したマイコン（マイクロコントローラー）です。ラズパイのようにOS（Operating System）を動かすことはできません。つまりPicoをパソコンのように使うことは不可能です。
電子工作はプログラムでパーツを制御すること
電子工作ではセンサーやモーターといった電子パーツを使って、独自の機能を持った作品が作れます。Picoにプログラムを書き込めば、接続した電子パーツを自在に制御できます。
例えば以下のような「人が通ったことを検知して照明のスイッチを自動で押す」といった装置も、手軽に作れるのが電子工作の魅力です。
単純な動きに見えますが、モーターを動かす角度や動作後の待機時間など緻密な調整が入っています。メイカー（独創的なDIYを楽しむ人）にとってはそこが腕の見せ所であり醍醐味です。
Picoで使える言語
プログラミング言語はMicroPythonまたはC言語が使えます。MicroPythonはマイコンを操作するための言語で、Pythonと同じ文法でプログラミングできます。
Picoとラズパイの使い分け
ラズパイにもGPIOピンが付いているため、電子工作は可能です。Picoでできることは、ほぼラズパイでもできます。しかし比較的シンプルな作品はPicoを使う方がスマートです。
ラズパイに単純な仕事をさせるのはオーパースペックといえます。動作確認で使うならまだしも、長期間運用させると別の用途に使えず、もったいなく感じるからです。
低価格なPicoシリーズ
ラズパイは高額なため作品完成後に別のものが作りたくなったとき、一度分解して作り直すケースが多いです。一方Picoは低価格なので、複数購入して新しい作品を次々と作るといった用途に向いています。
| 参考価格 | 特徴 | 詳細 | |
 Rapberry Pi Pico | 770円 | Wi-Fi機能なし ピンヘッダーなし | 詳細を見る |
 Raspberry Pi Pico H | 880円 | Wi-Fi機能なし ピンヘッダーあり | 詳細を見る |
 Rspberry Pi Pico W | 1,210円 | Wi-Fi機能あり ピンヘッダーなし | 詳細を見る |
 Raspberry Pi Pico WH | 1,320円 | Wi-Fi機能あり ピンヘッダーあり | 詳細を見る |
ラズパイではなくPicoを使うメリット
低価格だから低品質とは限りません。Picoを使うメリットは次の6つです。
- 低価格
- 低消費電力
- コンパクト
- A/Dコンバーター内蔵
- 起動が速い
- 入手しやすい
事前に書き込んだプログラムを実行する場合、Picoの方が起動が速いです。ラズパイはOSを起動するのに時間がかかりますが、Picoは電源を入れると即座に立ち上がり、プログラムを実行します。電子部品を制御する目的には、Picoが最適な選択肢であると言えるでしょう。
| Raspberry Pi Pico | 2秒 |
| Raspberry Pi 4 Model B | 30秒 |
| Raspberry Pi Zero 2W | 42秒 |
ラズパイの起動時間はモデルやOSの種類、使用するmicroSDにより変わります。
そして今回、Wi-Fi搭載のPico Wが発売され、メリットは大幅に増えることになりました。
Picoとラズパイの違いについてもっと詳しく知りたい方は以下の記事をご覧ください。
≫【レビュー】Raspberry Pi Picoは何ができる？ピコとラズパイ 5つの違い
Raspberry Pi Pico Wの特徴
普通のPicoと同じくRaspberry Pi財団が独自に開発したマイクロコントローラーチップのRP2040が搭載されています。
従来のPicoとの違いはWi-Fiが付いたことだけです。基本スペックは変わっていません。
裏面にはGPIOピンの名前が書いてあります。電子パーツを接続するときにわかりやすいです。
Raspberry Pi Pico Wのスペック
Pico Wのスペックを以下にまとめました。
| CPU | Cortex-M0+ 133MHz × 2 |
| RAM | 264kB on-chip SRAM |
| Flash メモリー | 2MB on-board Quad-SPI |
| 無線LAN | 2.4GHz IEEE 802.11b/g/n |
| Bluetooth | 開発途中 |
| 電源 | 1.8～5.5V |
| USB | micro-USB |
| サイズ | 51mm × 21mm × 3.9ｍｍ |
| 重量 | 3ｇ |
| 発売日 | 2023年3月27日 |
| 参考価格 (スイッチサイエンス) | 1,210円 |
公式のプロモーション動画はこちらからご覧いただけます。
購入できるショップ
Raspberry Pi Pico Wは以下のショップで購入できます。Pico Wはとても小さな商品です。送料ができるだけ安いショップを選ぶことで、お得に購入できます。
| ショップ名 | 本体価格 | 送料 | 合計 | 在庫 |
|---|---|---|---|---|
| スイッチサイエンス | 1,265円 | 200円 | 1,465円 | 〇 |
| 共立エレショップ | 1,210円 | 280円 | 1,490円 | 〇 |
| マルツ | 1,210円 | 385円 | 1,595円 | 〇 |
| 千石電商 | 1,280円 | 350円 | 1,630円 | 〇 |
| KSY | 1,100円 | 550円 | 1,650円 | 〇 |
| 秋月電子通商 | 1,200円 | 500円 | 1,700円 | 〇 |
パッケージは保管する
Pico Wのパッケージには技術基準適合認定に合格した証である技適シールが貼られています。
Pico WはWi-Fiが使えるため、無線通信機器とみなされます。技適シールは捨てずに保管しておきましょう。技適シールは無線通信機器の正規品であることを示す重要な証拠となるからです。
Bluetooth機能はベータ版の状態
Pico WにはCYW43439というBluetooth対応の無線チップが搭載されています。しかし、2023年5月時点で、Bluetooth機能はまだ開発途中であり、SDK1.5.0で初めてサポートされたばかりです。今後のアップデートや開発を経て、より安定したBluetooth接続が実現されることが期待されています。
普通のPicoとPico Wの違い

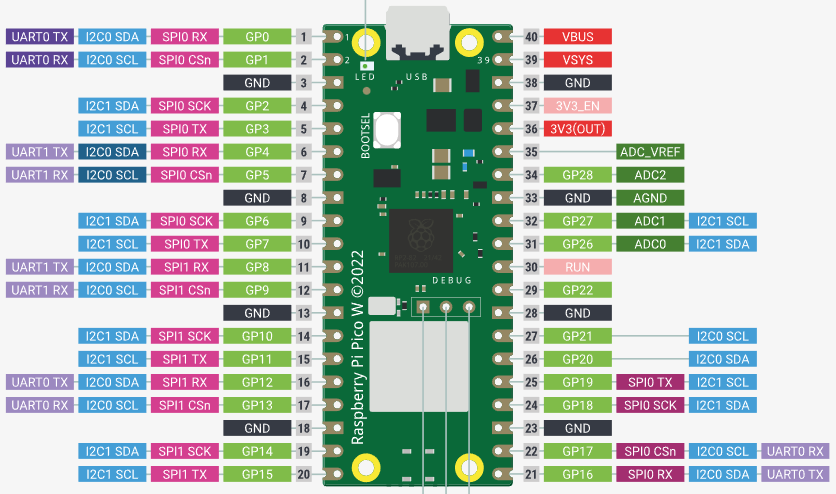

Pico WのGPIOのピン配置は以下の通りです。普通のPicoとは一部割り当てが異なる部分があります。
Picoの基板にはプログラムを介して制御可能なLEDが搭載されています。ただし、通常のPicoとPico Wでは、このLEDが接続されている位置が異なる点にご注意ください。
普通のPicoはCPUに直接つないでいるのに対して、Pico Wは無線チップ経由でCPUにつながっています。LEDを光らせるためのプログラムも違うので、注意が必要です。
無線機能でできること
Raspberry Pi Pico Wは無線LAN（Wi-Fi）と接続できます。無線機能を使ってできることは以下の通りです。
- ネットワーク経由でPico Wに指令を送る
- ネットワーク経由でPico Wの状態を確認する
- WebサービスへPico Wの状態をアップロードする
- インターネットから情報を取得する
- ChatGPT APIを使ってAIロボットを作る
以下の事例では、電子ペーパーに時刻やビットコインの価格を表示しています。時刻はインターネットを経由して取得しているため、時刻合わせが不要で正確です。ビットコインの価格はコインチェックのAPIから取得しています。
また、話題の文章生成AIであるChatGPTを使ってAIロボットを作ることが可能です。
Raspberry Pi Pico WでChatGPT APIを使う方法は、以下の記事で詳しく説明してします。
≫ AIと電子工作の融合！Raspberry Pi Pico WでChatGPT APIを使用する方法
Raspberry Pi Pico Wの特徴はITエンジニアもりしーさんの動画で詳しく解説されています。
Raspberry Pi Pico Wの使い方（基礎編）
Picoを使ったことがある方はクリック
PicoはOSが利用できないため、単体ではプログラミングできません。Picoにプログラムを書き込む方法は以下の２つです。
【ラズベリーパイを使う場合】
Raspberry Pi OSにあらかじめインストールされているThonnyというソフトを利用します。ラズベリーパイを持っている方は比較的スムーズに環境構築できます。
【パソコンを使う場合】
ネット情報を調べながら作業をする場合は、動作の速いパソコンの方が快適に作業できるでしょう。パソコンでプログラミングをする場合、事前にThonnyというソフトのインストール作業が必要です。
本記事ではパソコンを使ってPico Wにプログラムを書き込む方法を解説します。
パソコンとPico Wを接続する

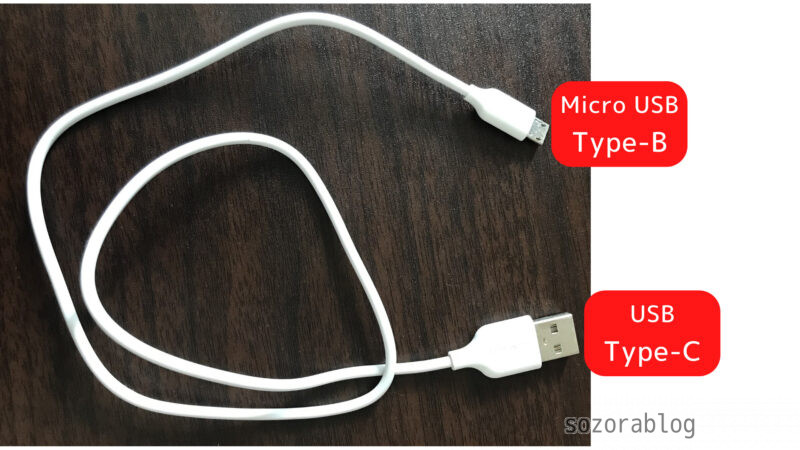

パソコンとPico Wの接続には以下のようなUSBケーブルを使います。
Pico WのBOOTSELボタンを押しながらパソコンと接続します。先にパソコン側を接続しておくと、ボタンを押しやすくなります。
チェックポイント
BOOTSELボタンを押しながら接続すると、Picoが外部ストレージとして認識されます。
RPI-RP2(D:)としてパソコンが認識します。
Pico WにMicroPythonのファームウェアを書き込む
Pico WでMicroPythonを使えるようにするために、まずファームウェアを書き込む必要があります。ファームウェアはPico Wを動作させるためのソフトウェアです。
パソコンが認識したRPI-RP2(D:)を開くと以下のように表示されます。
INDEXというファイルを開きます。
するとブラウザでRaspberry Pi財団のサイトが立ち上がります。

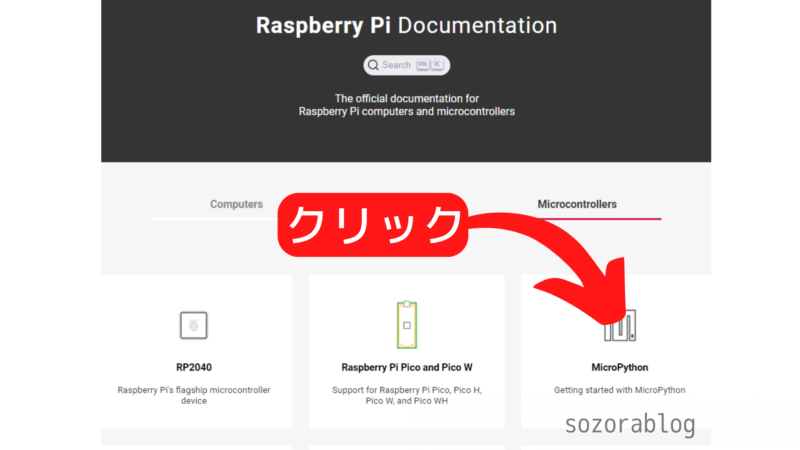

MicroPythonをクリックします。
画面を少し下にスクロールして、Raspberry Pi Pico Wと書かれたリンクをクリックするとuf2ファイルがパソコンにダウンロードされます。
ダウンロードしたuf2ファイルをRPI-RP2(D:)にドラッグアンドドロップします。
以上の操作でMicroPythonファームウェアの書き込みが完了しました。Pico Wはプログラムが書き込める状態になっています。
パソコンにThonnyをインストールする
パソコンでプログラムを作成するための準備としてThonnyをインストールします。ThonnyはPythonプログラムを書くためのソフトです。Thonnyでは以下の4つの操作ができます。
- プログラムの作成・編集
- プログラムの実行
- Picoへファイルの書き込み
- Picoに保存されたファイルの管理
Thonnyはこちらのサイトからダウンロードできます。Raspberry Pi OSではあらかじめThonnyが使える状態になっているのでインストール不要です。
Windowsを使っている方はWindowsの部分をクリックして、インストールファイルをダウンロードします。
インストールしたファイルをクリックして実行します。
Install for me only (recommended)をクリック
しばらくNextを押していきます。
デスクトップ画面にThonnyのアイコンを設置したい場合はチェックを入れます。
Installを押すとインストール開始です。
インストールが完了したらThonnyを開いてみましょう。
Pico Wでプログラムを実行する準備
画面右下部分をクリックします。
Raspberry Pi Picoと記載された部分をクリックします。
以下のような表示になれば、プログラムの実行対象がPicoに切り替わっています。
Pico W本体のLEDをプログラミングで点滅させる

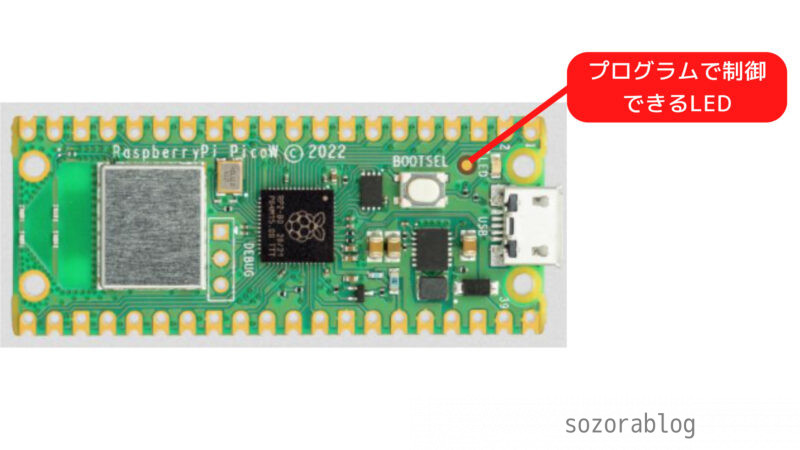

Pico Wの基板にはプログラムで制御できるLEDが付いています。まずはこのLEDを点滅させて、プログラムを実行するまでの手順を確認してみましょう。
以下のプログラムをコピーしてThonnyの画面にペーストします。
import machine
import utime
led = machine.Pin("LED", machine.Pin.OUT)
while True:
led.on()
utime.sleep(1)
led.off()
utime.sleep(1)プログラムは以下の場所へペーストしてください。
チェックポイント
LEDを点滅させるためのプログラムは普通のPicoと同じではありません。基板上のLEDの接続方法が違うからです。普通のPicoはCPUに接続されているのに対して、Pico Wは無線LANのGPIOに接続されています。
実行する前にプログラムをPico Wに書き込みます。
名前はmain.pyで保存しておきます。ファイル名の理由はあとで解説します。
プログラムが保存出来たら、実行ボタンを押してみましょう。
以下のようにLEDが点滅するはずです。
「main.py」は自動で実行される
一度パソコンからPico Wを外して、今度はBOOTSELボタンを押さずにパソコンにつないでみましょう。するとLED点滅が始まります。
今度は以下のようなACアダプターをPico Wに接続してみましょう。パソコンにつながっていなくても、LED点滅が実行されます。Pico Wにプログラムが書き込まれていることが確認できました。
チェックポイント
Picoは電源供給時に「main.py」と いう名前で保存したプログラムを自動で実行します。
再度パソコンに接続してプログラムを編集する方法
Pico WのBOOTSELボタンを押さずにパソコンに接続したら、Thonnyを立ち上げます。
「main.py」のプログラムが実行されるので、停止ボタンを押します。
以下の表示が出れば接続成功です。
これで、プログラムの編集ができる状態になりました。
Raspberry Pi Pico Wの使い方（Wi-Fi編）
Pico Wの大本命であるWi-Fiを使っていきます。あらかじめ自宅Wi-FiのSSIDとパスワードを調べておきましょう。SSIDは2.4Gのものが使えます。Pico Wは5GのWi-Fiに対応していません。
Pico W本体のLEDをWi-Fi経由で操作する
先ほど点滅させたLEDをWi-Fiから操作してみましょう。
以下のコードをコピペしてください。10行目と11行目のYOUR NETWORK SSIDとYOUR NETWORK PASSWORDの部分は自宅Wi-FiのSSIDとパスワードに変更する必要があります。
import time
import network
import socket
from machine import Pin
led = Pin("LED", machine.Pin.OUT)
ledState = 'LED State Unknown'
#自宅Wi-FiのSSIDとパスワードを入力
ssid = 'YOUR NETWORK SSID'
password = 'YOUR NETWORK PASSWORD'
wlan = network.WLAN(network.STA_IF)
wlan.active(True)
wlan.connect(ssid, password)
html = """<!DOCTYPE html><html>
<head><meta name="viewport" content="width=device-width, initial-scale=1">
<link rel="icon" href="data:,">
<style>html { font-family: Helvetica; display: inline-block; margin: 0px auto; text-align: center;}
.buttonGreen { background-color: #4CAF50; border: 2px solid #000000;; color: white; padding: 15px 32px; text-align: center; text-decoration: none; display: inline-block; font-size: 16px; margin: 4px 2px; cursor: pointer; }
.buttonRed { background-color: #D11D53; border: 2px solid #000000;; color: white; padding: 15px 32px; text-align: center; text-decoration: none; display: inline-block; font-size: 16px; margin: 4px 2px; cursor: pointer; }
text-decoration: none; font-size: 30px; margin: 2px; cursor: pointer;}
</style></head>
<body><center><h1>Raspberry Pi Pico W</h1></center><br><br>
<form><center>
<center> <button class="buttonGreen" name="led" value="on" type="submit">LED ON</button>
<br><br>
<center> <button class="buttonRed" name="led" value="off" type="submit">LED OFF</button>
</form>
<br><br>
<br><br>
<p>%s<p></body></html>
"""
# Wait for connect or fail
max_wait = 10
while max_wait > 0:
if wlan.status() < 0 or wlan.status() >= 3:
break
max_wait -= 1
print('waiting for connection...')
time.sleep(1)
# Handle connection error
if wlan.status() != 3:
raise RuntimeError('network connection failed')
else:
print('Connected')
status = wlan.ifconfig()
print( 'ip = ' + status[0] )
# Open socket
addr = socket.getaddrinfo('0.0.0.0', 80)[0][-1]
s = socket.socket()
s.bind(addr)
s.listen(1)
print('listening on', addr)
# Listen for connections, serve client
while True:
try:
cl, addr = s.accept()
print('client connected from', addr)
request = cl.recv(1024)
print("request:")
print(request)
request = str(request)
led_on = request.find('led=on')
led_off = request.find('led=off')
print( 'led on = ' + str(led_on))
print( 'led off = ' + str(led_off))
if led_on == 8:
print("led on")
led.value(1)
if led_off == 8:
print("led off")
led.value(0)
ledState = "LED is OFF" if led.value() == 0 else "LED is ON" # a compact if-else statement
# Create and send response
stateis = ledState
response = html % stateis
cl.send('HTTP/1.0 200 OK\r\nContent-type: text/html\r\n\r\n')
cl.send(response)
cl.close()
except OSError as e:
cl.close()
print('connection closed')
参考にしたサイト：Raspberry Pi Pico W | Create a Simple HTTP Server
エラーが出る場合は一度Pico Wを取り外す

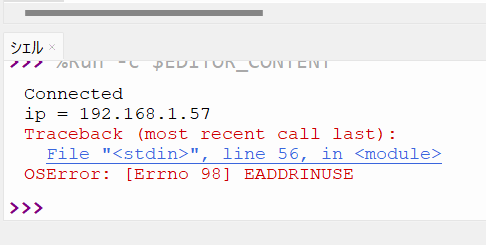

プログラムを実行します。以下のエラー表示が出る場合はPico Wを一旦パソコンから外して、接続しなおしてから実行してください。≫Pico Wを再接続する方法
IPアドレスを確認する
Wi-Fi接続が成功するとシェルに以下のような表示が出ます。
上の画像中の赤線部分がPico WのIPアドレスです。
チェックポイント
IPアドレスとはネットワーク内で自動的に割り振られた番号のことです。この場合はプライベートIPアドレスといい、自宅のネットワーク内での番号となります。IPアドレスを使ってPCやスマホからPicoにアクセスします。
IPアドレスをブラウザのアドレスバーに入力してください。ブラウザはChromeでもEdgeでも何でも構いません。
すると以下の画面が表示されます。
LED ONやLED OFFのボタンをクリックすると、Pico WのLEDが点灯したり消えたりします。Wi-Fiにつながっていれば、スマートフォンやタブレットのブラウザでも操作可能です。
温度センサーの数値をWi-Fi経由で確認する

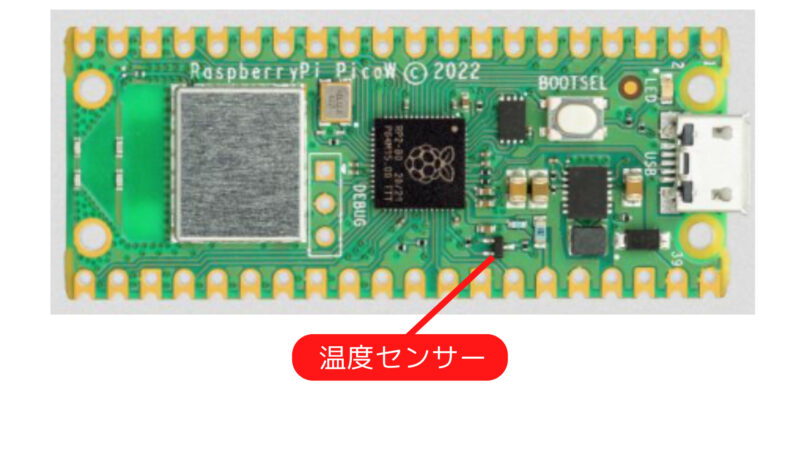

Pico WのマイコンチップRP2040には温度センサーが内蔵されています。この温度をWi-Fiネットワーク経由で確認してみましょう。
温度取得の基本
温度センサーの数値を取得するプログラムは以下の通りです。
import machine
import utime
sensor_temp = machine.ADC(4)
conversion_factor = 3.3 / (65535)
while True:
reading = sensor_temp.read_u16() * conversion_factor
temp = 27 - (reading - 0.706)/0.001721
temp = round(temp, 1)
print(temp)
utime.sleep(1)実行するとPico Wの温度が１秒おきに表示されます。
IC内部の温度なので、室温より少し高めに表示されることが多いです。
温度をWi-Fi経由で見る方法
Pico Wの温度をWebページに表示させるプログラムは以下のようになります。
import time
import network
import socket
from machine import Pin
led = Pin("LED", machine.Pin.OUT)
ledState = 'LED State Unknown'
sensor_temp = machine.ADC(4)
conversion_factor = 3.3 / (65535)
#自宅Wi-FiのSSIDとパスワードを入力
ssid = 'YOUR NETWORK SSID'
password = 'YOUR NETWORK PASSWORD'
wlan = network.WLAN(network.STA_IF)
wlan.active(True)
wlan.connect(ssid, password)
html = """<!DOCTYPE html>
<html>
<head> <title>Pico W</title> </head>
<body> <h1>Pico W HTTP Server</h1>
<p>Hello, World!</p>
<p>%s</p>
</body>
</html>
"""
# Wait for connect or fail
max_wait = 10
while max_wait > 0:
if wlan.status() < 0 or wlan.status() >= 3:
break
max_wait -= 1
print('waiting for connection...')
time.sleep(1)
# Handle connection error
if wlan.status() != 3:
raise RuntimeError('network connection failed')
else:
print('Connected')
status = wlan.ifconfig()
print( 'ip = ' + status[0] )
# Open socket
addr = socket.getaddrinfo('0.0.0.0', 80)[0][-1]
s = socket.socket()
s.bind(addr)
s.listen(1)
print('listening on', addr)
# Listen for connections, serve client
while True:
try:
cl, addr = s.accept()
print('client connected from', addr)
request = cl.recv(1024)
print("request:")
print(request)
request = str(request)
reading = sensor_temp.read_u16() * conversion_factor
temp = 27 - (reading - 0.706)/0.001721
temp = round(temp, 1)
temp = str(temp)
# Create and send response
stateis = "Pico Temp: " + temp
response = html % stateis
cl.send('HTTP/1.0 200 OK\r\nContent-type: text/html\r\n\r\n')
cl.send(response)
cl.close()
except OSError as e:
cl.close()
print('connection closed')
プログラムを実行してブラウザからアクセスすると、以下の画面が表示されます。Pico Wの温度が確認できます。
ページを更新すると最新の温度が表示されます。
LED操作と温度確認を同時にできるようにする
先ほどのLEDをブラウザから操作するプログラムと合体すると以下のようになります。
import time
import network
import socket
from machine import Pin
led = Pin("LED", machine.Pin.OUT)
ledState = 'LED State Unknown'
sensor_temp = machine.ADC(4)
conversion_factor = 3.3 / (65535)
#自宅Wi-FiのSSIDとパスワードを入力
ssid = 'YOUR NETWORK SSID'
password = 'YOUR NETWORK PASSWORD'
wlan = network.WLAN(network.STA_IF)
wlan.active(True)
wlan.connect(ssid, password)
html = """<!DOCTYPE html><html>
<head><meta name="viewport" content="width=device-width, initial-scale=1">
<link rel="icon" href="data:,">
<style>html { font-family: Helvetica; display: inline-block; margin: 0px auto; text-align: center;}
.buttonGreen { background-color: #4CAF50; border: 2px solid #000000;; color: white; padding: 15px 32px; text-align: center; text-decoration: none; display: inline-block; font-size: 16px; margin: 4px 2px; cursor: pointer; }
.buttonRed { background-color: #D11D53; border: 2px solid #000000;; color: white; padding: 15px 32px; text-align: center; text-decoration: none; display: inline-block; font-size: 16px; margin: 4px 2px; cursor: pointer; }
text-decoration: none; font-size: 30px; margin: 2px; cursor: pointer;}
</style></head>
<body><center><h1>Raspberry Pi Pico W</h1></center><br><br>
<form><center>
<center> <button class="buttonGreen" name="led" value="on" type="submit">LED ON</button>
<br><br>
<center> <button class="buttonRed" name="led" value="off" type="submit">LED OFF</button>
</form>
<br><br>
<br><br>
<p>%s<p></body></html>
"""
# Wait for connect or fail
max_wait = 10
while max_wait > 0:
if wlan.status() < 0 or wlan.status() >= 3:
break
max_wait -= 1
print('waiting for connection...')
time.sleep(1)
# Handle connection error
if wlan.status() != 3:
raise RuntimeError('network connection failed')
else:
print('Connected')
status = wlan.ifconfig()
print( 'ip = ' + status[0] )
# Open socket
addr = socket.getaddrinfo('0.0.0.0', 80)[0][-1]
s = socket.socket()
s.bind(addr)
s.listen(1)
print('listening on', addr)
# Listen for connections, serve client
while True:
try:
cl, addr = s.accept()
print('client connected from', addr)
request = cl.recv(1024)
print("request:")
print(request)
request = str(request)
led_on = request.find('led=on')
led_off = request.find('led=off')
print( 'led on = ' + str(led_on))
print( 'led off = ' + str(led_off))
if led_on == 8:
print("led on")
led.value(1)
if led_off == 8:
print("led off")
led.value(0)
ledState = "LED is OFF" if led.value() == 0 else "LED is ON" # a compact if-else statement
reading = sensor_temp.read_u16() * conversion_factor
temp = 27 - (reading - 0.706)/0.001721
temp = round(temp, 1)
temp = str(temp)
# Create and send response
stateis = ledState + "<br><br>Pico Temp: " + temp
response = html % stateis
cl.send('HTTP/1.0 200 OK\r\nContent-type: text/html\r\n\r\n')
cl.send(response)
cl.close()
except OSError as e:
cl.close()
print('connection closed')
画面下に温度が表示されれば成功です。
応用編
僕はIPアドレスを手入力するのが面倒だったので、QRコードを表示して簡単に接続できるようにしました。QRコードの表示には、有機ELディスプレイ（OLED）を使用しています。
BOOTSELボタンを押してLINEにメッセージを送る
Pico WのWi-Fi機能を利用すれば、LINEへメッセージ送信することが可能です。Pico Wのボタンを使って呼び出しボタンを作ってみましょう。
LINE Notifyのトークンを取得する
メッセージの送信にはLINE Notifyという、LINEアプリに自動で通知を行うサービスを利用します。LINEアカウントを持っていれば無料で登録できます。登録時に発行されるトークンを保存しておいてください。
LINE Notifyの登録方法は以下の記事で詳しく解説しています。
≫【Python入門】LINEに自動メッセージを送る
BOOTSELボタンを読み取る
Pico Wに付いているBOOTSELボタンが押されたことをプログラムで読み取ることが可能です。
以下のプログラムを実行すると、BOOTSELボタンが押されたときにPico WのLEDが光ります。
import utime
while True:
if rp2.bootsel_button() == 1:
machine.Pin('LED', machine.Pin.OUT).on()
else:
machine.Pin('LED', machine.Pin.OUT).off()
utime.sleep(0.1)参考にさせていただいたサイト：BOOTSELボタンでLチカ【Raspberry Pi Pico W】
Pico WからLINEメッセージを送る
まずMicroPythonでLINEに通知を送るためのモジュールを準備します。こちらのサイトが参考になります。
以下のプログラム（モジュール）をtiny_line.pyという名前で保存します。
import usocket as socket
import ussl as ssl
# ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
# ---- percent encoding
def RFC3986_encode(s):
ret = ''
bts = s.encode('utf-8')
for c in bts :
if c in range(0x30, 0x39 + 1) or \
c in range(0x41, 0x5a + 1) or \
c in range(0x61, 0x7a + 1) or \
c in (0x2d, 0x2e, 0x5f, 0x7e):
ret += chr(c)
else :
ret += '%%%02X' % (c)
return ret
# ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
class tiny_line :
def __init__(self, access_token, debug=False) :
# パラメータチェック
if type(access_token) is not str:
raise ValueError("access key must be string")
self.access_token = access_token
self.__DEBUG__ = debug
def __debug_print(self, str) :
if self.__DEBUG__ :
print(str)
def __makeRequestMessage(self, method, host, message) :
method = method.upper() # to upper
# make request
request = method + ' ' + host['endpoint'] + ' HTTP/1.0\n' # HTTP/1.0 を指定するとChunked Transferにならないので、レスポンスが1行で済む
# make message body
body = 'message=' + RFC3986_encode(message)
# make message header
header = 'Host: ' + host['host'] + '\n' \
+ 'User-Agent: micropython line Bot v0.1\n' \
+ 'Accept: */*\n' \
+ 'Authorization: Bearer ' + self.access_token +'\n' \
+ 'Content-Type: application/x-www-form-urlencoded\n' \
+ 'Content-Length: ' + str(len(body)) + '\n'
# HTTP/1.0の場合は以下は要らない
#+ 'Connection: close\n' \
# request message
ret = request + header + '\n' + body + '\n'
return(ret)
def __sendmessage(self, host, msg) :
sock = socket.socket()
addr = socket.getaddrinfo(host['host'], host['port'])[0][-1]
# connect socket
sock.connect(addr)
try :
# SSL wrap
ssl_sock = ssl.wrap_socket(sock)
# send data
ssl_sock.write(msg)
except Exception as e:
# エラーが発生したらクローズして上位へ例外通知
ssl_sock.close()
raise e
# メッセージ本体を受信(とりあえず読み捨て)
# 制限回数を超えた場合なんかはここでチェックが必要？
rcv_line = b''
while True :
try :
l = ssl_sock.readline()
except Exception as e: # エラーが発生したらクローズして上位へ例外通知
ssl_sock.close()
raise e
if not l: # データがない → 終了
break
# 読み込んだデータをためる
rcv_line += l
# self.__debug_print("@@@@" + str(rcv_line))
self.__debug_print("close!!")
ssl_sock.close()
# ######## notify API ################################
def notify(self, msg) :
host = { 'host': 'notify-api.line.me', 'port': 443, 'endpoint': '/api/notify'}
reqMessage = self.__makeRequestMessage('POST', host, msg)
self.__debug_print('%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%')
self.__debug_print(reqMessage)
self.__debug_print('%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%')
self.__sendmessage(host, reqMessage)
モジュールを保存後、以下のプログラムを実行するとLINEに通知が届きます。10行目のaccess_tokenの部分にLINE Notifyのトークンを入力してください。
from tiny_line import tiny_line
import urequests as requests
import network
import utime
#自宅Wi-FiのSSIDとパスワードを入力
ssid = 'YOUR NETWORK SSID'
password = 'YOUR NETWORK PASSWORD'
access_token = 'トークンをここに入力'
wlan = network.WLAN(network.STA_IF)
wlan.active(True)
wlan.connect(ssid, password)
# Wait for connect or fail
max_wait = 10
while max_wait > 0:
if wlan.status() < 0 or wlan.status() >= 3:
break
max_wait -= 1
print('waiting for connection...')
utime.sleep(1)
# Define blinking function for onboard LED to indicate error codes
def blink_onboard_led(num_blinks):
led = machine.Pin('LED', machine.Pin.OUT)
for i in range(num_blinks):
led.on()
utime.sleep(.2)
led.off()
utime.sleep(.2)
# Handle connection error
# Error meanings
# 0 Link Down
# 1 Link Join
# 2 Link NoIp
# 3 Link Up
# -1 Link Fail
# -2 Link NoNet
# -3 Link BadAuth
wlan_status = wlan.status()
blink_onboard_led(wlan_status)
if wlan_status != 3:
raise RuntimeError('Wi-Fi connection failed')
else:
print('Connected')
status = wlan.ifconfig()
print('ip = ' + status[0])
# 初期化
tl = tiny_line(access_token, debug=True)
# メッセージ送信
tl.notify("Raspberry Pi Pico Wのボタンが押されました！")
本番用のプログラム
BOOTSELボタンが押されたときにLINEへメッセージを送るプログラムは以下のようになります。LINE Notifyのトークン入力はお忘れなく。
import utime
import urequests as requests
import network
import socket
from tiny_line import tiny_line
#自宅Wi-FiのSSIDとパスワードを入力
ssid = 'YOUR NETWORK SSID'
password = 'YOUR NETWORK PASSWORD'
#LINE token
access_token = 'トークンをここに入力'
# 初期化
tl = tiny_line(access_token, debug=True)
wlan = network.WLAN(network.STA_IF)
wlan.active(True)
wlan.connect(ssid, password)
# Wait for connect or fail
max_wait = 10
while max_wait > 0:
if wlan.status() < 0 or wlan.status() >= 3:
break
max_wait -= 1
print('waiting for connection...')
utime.sleep(1)
# Define blinking function for onboard LED to indicate error codes
def blink_onboard_led(num_blinks):
led = machine.Pin('LED', machine.Pin.OUT)
for i in range(num_blinks):
led.on()
utime.sleep(.2)
led.off()
utime.sleep(.2)
# Handle connection error
# Error meanings
# 0 Link Down
# 1 Link Join
# 2 Link NoIp
# 3 Link Up
# -1 Link Fail
# -2 Link NoNet
# -3 Link BadAuth
wlan_status = wlan.status()
blink_onboard_led(wlan_status)
if wlan_status != 3:
raise RuntimeError('Wi-Fi connection failed')
else:
print('Connected')
status = wlan.ifconfig()
print('ip = ' + status[0])
last_state = 0
while True:
current_state = rp2.bootsel_button()
if last_state == 0 and current_state == 1:
machine.Pin('LED', machine.Pin.OUT).on()
utime.sleep(0.5)
machine.Pin('LED', machine.Pin.OUT).off()
tl.notify("Raspberry Pi Pico Wのボタンが押されました！")
print("send")
utime.sleep(2)
last_state = current_state
参考にしたサイト：Raspberry Pi Pico W Wi-Fi Doorbell tutorial (HTTP requests & IFTTT)
インターネットから情報を取得する
Pico WはWi-Fiが使えるため、Web上で公開されているさまざまな情報を自動で取得できます。今回はビットコインの価格を取得して表示してみましょう。ビットコインの価格はコインチェックという仮想通貨取引所のAPIから取得します。
チェックポイント
APIとはApplication Programming Interface（アプリケーションプログラミングインタフェース）の略です。コインチェックのAPIでは、取引所の注文状況や取引の履歴などが、自動で取得しやすい形式で公開されています。APIを利用すれば、必要な情報を比較的簡単に取得できます。
コインチェックのAPIから現在のビットコイン価格を取得するプログラムは以下の通りです。
import utime
import urequests as requests
import network
#自宅Wi-FiのSSIDとパスワードを入力
ssid = 'YOUR NETWORK SSID'
password = 'YOUR NETWORK PASSWORD'
wlan = network.WLAN(network.STA_IF)
wlan.active(True)
wlan.connect(ssid, password)
# Wait for connect or fail
max_wait = 10
while max_wait > 0:
if wlan.status() < 0 or wlan.status() >= 3:
break
max_wait -= 1
print('waiting for connection...')
utime.sleep(1)
# Define blinking function for onboard LED to indicate error codes
def blink_onboard_led(num_blinks):
led = machine.Pin('LED', machine.Pin.OUT)
for i in range(num_blinks):
led.on()
utime.sleep(.2)
led.off()
utime.sleep(.2)
# Handle connection error
# Error meanings
# 0 Link Down
# 1 Link Join
# 2 Link NoIp
# 3 Link Up
# -1 Link Fail
# -2 Link NoNet
# -3 Link BadAuth
wlan_status = wlan.status()
blink_onboard_led(wlan_status)
if wlan_status != 3:
raise RuntimeError('Wi-Fi connection failed')
else:
print('Connected')
status = wlan.ifconfig()
print('ip = ' + status[0])
#コインチェックのAPIのURL
url = 'https://coincheck.com/api/ticker'
#コインチェックのAPIからデータを取得
cc = requests.get(url).json()
#必要なデータを取り出して見やすくなるように加工する
cc_last = '{:,}'.format(int(cc['last']))
print("Coincheck 現在のビットコインの価格 =", cc_last, "円")
参考にしたサイト：【Python】ビットコインの価格を取得する（Coincheck編）
プログラムを実行すると、以下のように結果が表示されます。
ディスプレイに表示
別売りの有機ELディスプレイ（OLED）にビットコインの価格を表示させることも可能です。
参考までにコードを載せておきます。
import utime
import urequests as requests
import network
import machine
import ssd1306
sda = machine.Pin(0)
scl = machine.Pin(1)
i2c = machine.I2C(0,sda=sda, scl=scl, freq=400000)
oled = ssd1306.SSD1306_I2C(128, 64, i2c)
#自宅Wi-FiのSSIDとパスワードを入力
ssid = 'YOUR NETWORK SSID'
password = 'YOUR NETWORK PASSWORD'
wlan = network.WLAN(network.STA_IF)
wlan.active(True)
wlan.connect(ssid, password)
# Wait for connect or fail
max_wait = 10
while max_wait > 0:
if wlan.status() < 0 or wlan.status() >= 3:
break
max_wait -= 1
print('waiting for connection...')
utime.sleep(1)
# Define blinking function for onboard LED to indicate error codes
def blink_onboard_led(num_blinks):
led = machine.Pin('LED', machine.Pin.OUT)
for i in range(num_blinks):
led.on()
utime.sleep(.2)
led.off()
utime.sleep(.2)
# Handle connection error
# Error meanings
# 0 Link Down
# 1 Link Join
# 2 Link NoIp
# 3 Link Up
# -1 Link Fail
# -2 Link NoNet
# -3 Link BadAuth
wlan_status = wlan.status()
blink_onboard_led(wlan_status)
if wlan_status != 3:
raise RuntimeError('Wi-Fi connection failed')
else:
print('Connected')
status = wlan.ifconfig()
print('ip = ' + status[0])
#コインチェックのAPIのURL
url = 'https://coincheck.com/api/ticker'
while True:
cc = requests.get(url).json()
cc_last = '{:,}'.format(int(cc['last']))
print("Coincheck 現在のビットコインの価格 =", cc_last, "円")
oled.fill(0)
oled.text("BTC/JPY", 0, 5)
oled.hline(0, 20, 128, 1)
oled.text(str(cc_last), 30, 30)
oled.show()
utime.sleep(20)
Picoで有機ELディスプレイを使う方法は、以下のサイトで詳しく解説されています。
≫【Raspberry Pi Pico】OLEDディスプレイ(I2C)に文字を描画する方法【MicroPython】
インターネットから時刻を取得する
時刻同期を行うことで、センサーデータやログデータなどのタイムスタンプを正確に記録することができます。以下のコードはNTP（Network Time Protocol）を使用して時刻同期を行い、現在の日付と時刻を出力するものです。
import time
import network
import ntptime
import machine
#自宅Wi-FiのSSIDとパスワードを入力
ssid = 'YOUR NETWORK SSID'
password = 'YOUR NETWORK PASSWORD'
# Wi-Fi設定
wlan = network.WLAN(network.STA_IF)
wlan.active(True)
wlan.connect(ssid, password)
max_wait = 10
while max_wait > 0:
if wlan.status() < 0 or wlan.status() >= 3:
break
max_wait -= 1
print('接続待ち...')
time.sleep(1)
if wlan.status() != 3:
raise RuntimeError('ネットワーク接続失敗')
else:
print('接続完了')
status = wlan.ifconfig()
print( 'IPアドレス = ' + status[0] )
# 時間取得
timZone = 9
ntptime.host = "ntp.nict.jp"
ntptime.settime()
t0 = machine.RTC().datetime()
year = t0[0]
month = t0[1]
day = t0[2]
hour = t0[4] + timZone
# 24時を超えた場合、時間を調整し日を1日進める
if hour >= 24:
hour -= 24
day += 1
# 各月の日数
month_days = [31, 29 if year % 4 == 0 and (year % 100 != 0 or year % 400 == 0) else 28, 31, 30, 31, 30, 31, 31, 30, 31, 30, 31]
# 月を超えた場合、日を調整し月を1ヶ月進める
if day > month_days[month - 1]:
day -= month_days[month - 1]
month += 1
# 12月を超えた場合、月を調整し年を1年進める
if month > 12:
month -= 12
year += 1

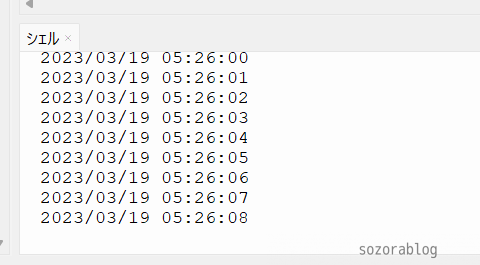

print("{0}/{1:02d}/{2:02d} {3:02d}:{4:02d}:{5:02d}".format(year, month, day, hour, t0[5], t0[6]))上記のコードを実行すると、現在の日付と時刻が出力されます。
このコードは、インターネットから現在の日時を取得し、日本の時間帯に合わせて日時を調整するものです。取得した時間は24時間を超えたら日付を1日進め、その日付がその月の最終日を超えたら月を1つ進めます。同様に、月が12を超えたら年を1つ進めます。最後に、調整した日時を「年/月/日 時:分:秒」の形式で表示します。
ピンヘッダーを取り付ければ可能性は無限大
Wi-Fiの便利さは偉大です。Pico W本体だけでも多くの楽しみ方があります。今回の記事ではPico W本体のLEDをWi-Fi経由で操作する方法やLINEへメッセージを送る方法を解説しました。
Pico Wには40か所の入出力があります。ここに別売りのピンヘッダーをはんだ付けすれば、さまざまな電子パーツを簡単に接続可能です。スマホからモーターを操作したり、センサーの値を通知をしたりと活用の幅が大きく広がります。
はんだ付けに自信がない方は、Raspberry Pi Pico WHというピンヘッダー付きのモデルを検討してみましょう。
コメント一覧
Loja de futebol
I have to say that your attention to detail is truly impressive. Every aspect of your website is so well-crafted and thought-out, from the layout to the content to the images. It’s clear that you have a real passion for what you do, and it shows in every aspect of your work. Thank you for setting such a high standard for excellence!
返信する
おかのくま
とてもわかりやすい記事，参考になりました．ページ内で公開されているサンプルコードですぐにHTTPサーバ動作を確認することができました．ありがとうございます！
ところで.. Thonnyの場合，「print( ‘ip = http://‘ + status[0] )」のように，IPアドレス前に「http://」を足しておくとシェル表示内でハイパーリンクになってくれるようです．コピペの手間が減って便利です(^^)
先日，国内でも各社からの供給が始まったみたいなので，今後のユーザの拡大が楽しみです！
返信する
@Tanuki_Bayashin
この記事を参考にしてPicoのボード上のＬＥＤを点滅させることができました。
助かりました。ありがとうございます
https://twitter.com/Tanuki_Bayashin/status/1645435957641113600
nanasshi
分かりやすい記事ありがとうございます。
インターネットから時刻を取得するプログラムで、以下のエラーが発生するのですが、どのようにすればよろしいでしょうか。
Connected
ip = 192.168.0.19
Traceback (most recent call last):
File “”, line 53, in
File “ntptime.py”, line 1, in settime
File “ntptime.py”, line 1, in time
OSError: -2
そぞら
ブログを見ていただきありがとうございます。
このエラーはネットワーク接続が不安定でNTPサーバに接続できないようです。
まず、49行目（while True:の前）にutime.sleep(5)を追加して、
5秒待ってからNTPサーバに接続するよう変更してみてください。
utime.sleep(5) # 5秒待ってからNTPサーバに接続
while True:
timZone = 9
ntptime.host = “ntp.nict.jp”
ntptime.settime()
またファームウェアに関して、古いものを使っている場合は、
最新のファームウェアをインストールしてみてください。
APR
色々マイコン関係の記事はありますが 経験者はともかく、初心者は記事を頼りに手探りで学習しています。
初心者向けの記事といいながら実は初心者の心を見事に折る記事が散見される中
こちらの記事は本当に初心者が見てもわかりやすく安定感があり、素晴らしいの一言です
返信する
hiro
コメント失礼します。電子工作の初心者です
このブログを拝読しまして pico w のセットアップやサンプルプログラムを実行できるようになりました
いつもためになる記事をありがとうございます
ところで乾電池の駆動について質問です
ピンヘッダーをはんだ付けし、ブレッドボード上で単三乾電池 3 本を直列でプラスを VSYS (39) 、マイナスを GND (38) に接続したところ、ラズパイ本体から「ジー」という音が聞こえてきます
USB からの給電ではそういった音は聞こえてこないのですが、原因がわかりません
はんだ付けがうまくいってなくてそういう音が聞こえてくることがあるのでしょうか？
もし何かご存知のことございましたらご教示いただきたいと思いました
お忙しいところ大変恐縮ですが、どうぞよろしくお願いいたします
Tatsuya.Maeda
通信初心者にて教えてください。
インターネットに接続せずに、ルータを経由してWifi端末同士での通信は可能でしょうか？
古いルータで”LEDのon/off＋CPU温度取得”のPRG例で試したのですが、
PC側はルータに接続できるのですが、PICO側は接続エラーとなります。
原因は何でしょうか？
そぞら
返信が遅くなりまして申し訳ございません。
お問い合わせの内容についてですが、インターネットに接続せずに、ルータを経由してWifi端末同士での通信は基本的に可能です。
しかし、ご質問の通りRaspberry Pi Pico Wからルータへの接続がうまく行かないとのことで、その原因については以下の可能性が考えられます。
SSIDとパスワード： Raspberry Pi Pico Wで設定しているルータのSSIDとパスワードが正しいか確認してみてください。大文字・小文字の区別、スペル、スペースなど正しいか再確認ください。
Wi-Fi信号： Raspberry Pi Pico WがWi-Fiの信号範囲内にあることを確認してみてください。
ルータの設定： ルータが新しいデバイスの接続を許可する設定になっているか確認してみてください。また、ルータが2.4GHzのWi-Fiをサポートしていることも確認が必要です。Raspberry Pi Pico Wは2.4GHzのWi-Fiのみに対応しており、5GHzのWi-Fiには接続できません。
MicroPythonのバージョン： Raspberry Pi Pico WにインストールされているMicroPythonのバージョンが最新であることを確認してみてください。バージョンが古いか、ハードウェアとの互換性がない場合、接続に問題が生じることがあります。
これらの点をチェックしてみてください。
それでも問題が解決しない場合、具体的なエラーメッセージなどを教えていただけると、より具体的なアドバイスが可能となります。
shigezou
最近ラズパイを初め、参考にさせて頂いています。
Pico W本体のLEDをWi-Fi経由で操作する をしようとしたのですが以下エラーとなってしまいます。
MPY: soft reboot
Traceback (most recent call last):
File “”, line 41
IndentationError: unindent doesn’t match any outer indent level
これはどのようなエラーなのでしょうか。
返信する そぞら
連絡が遅くなり申し訳ありません。
エラーメッセージによれば、「IndentationError: unindent doesn’t match any outer indent level」
という問題が発生しています。
このエラーは、Pythonのインデント（字下げ）が不正確であることを示しています。
具体的には、41行目でインデントが他の行と合っていない可能性が高いです。
Pythonではインデントが重要なので、この問題を解消するには以下の点に注意してください。
・タブとスペースを混用しない。
・同じブロック内のインデントは統一する。
コードを見直し、インデントが正確であるか確認してみてください。
shigezou
回答ありがとうございます。
勉強になります。
よく見ると39行目のスペースが1つ多くインデントが不正確でした。
LEDがスマホで点灯するようになりました！
嬉しいです。
きたな pico W
電子工作 最強ですね
楽しみです
